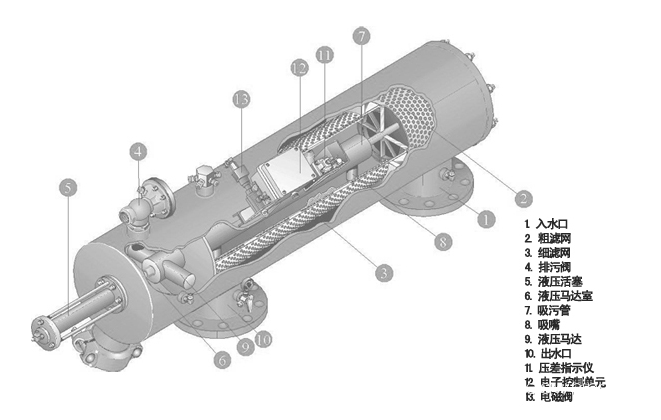

水由入口(1)进入，首先经过粗滤网(2)滤掉较大颗粒的杂质，然后到达细滤网(3)。在过滤过程中，细滤网逐渐累积水中的脏物、杂质，形成过滤杂质层，由于杂质层堆积在细滤网的内侧，因此在细滤网的内、外两侧就形成了一个压差。

当这个压差达到预设值时，将开始自动清洗过程，此间净水供应不断流：排污阀(4)打开，由液压活塞(5)释放压力并将水排出；液压马达室(6)及吸污管(7)内的压力大幅度下降，吸污管与清洗室之间通过吸嘴产生一个吸力,由此通过吸嘴(8)及液压马达室外端产生一个吸污过程。当水流经液压马达(9)时，带动吸污管进行轴向运动并旋转，逐渐将污水排出。轴向运动与旋转运动的结合可将整个滤网内表面完全清洗干净。
整个冲洗过程只需10 秒钟。排污阀⑷在冲洗结束时关闭，增加的水压会使液压活塞回到其初始位置，过滤器开始准备下一个冲洗周期。过滤后的净水由出口(10)流出。 过滤器 滤芯

全自动自清洗过滤器由电机、电控箱、控制管路（包括控制阀和压差变送器）、主管组件、滤芯组件、316L不锈钢刷、框架组件、传动轴、进出口连接法兰等主要零部件组成。
