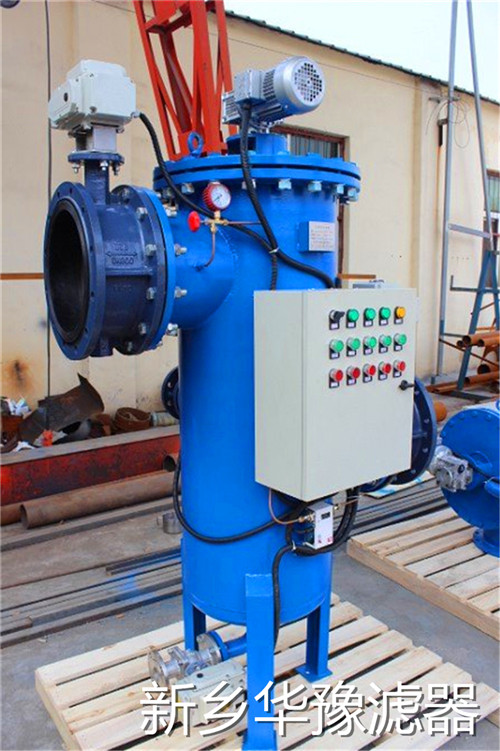

立式全自动自清洗过滤器、华豫品质保证

  • 新乡市华豫滤器有限公司
  • 字号 + -
返回列表

  过滤过程描述:

  液流从滤芯内侧流向外侧过程中,固体颗粒被截留在滤芯内侧.随着污染务的增多,过滤器污染侧和清洁侧之间的压差也逐渐增大。当压差达到设定值时,压差表发讯,过滤器开始自动反冲洗工作过程。

  反冲洗过程:

  1) 减速电机通过中间轴驱动冲洗臂转动,由定位开关控制冲洗臂的转动角度,使之与被清洗滤芯对正。

  2) 排污阀开启,使被清洗滤芯外侧(清洁侧)与排污之间形成压力差。

  3) 在压力差的作用下,清洁侧液流从被清洗滤芯的外侧流向内侧,进行反冲洗,聚积在滤芯内侧的污染物被冲掉并通过排污口排出过滤器。

  4) 每个滤芯的反冲洗时间已设定,当达到反冲洗设定时间后,排污阀关闭,改滤芯的反冲洗过程结束.;减速电机再次驱动冲洗臂转动,对下一个(组)滤芯进行反冲洗,排污阀再次开启.以此类推对每个(组)滤芯进行反冲洗。

  5) 全部滤芯清洗完成后,冲洗臂在零位开关的控制下回到原始位置,一个反冲洗周期结束。

  由于反冲洗是一个滤芯一个滤芯的冲洗过程,因此在反冲洗过程中,过滤器仍能保持液流连续的过滤状态.

  反冲洗过程设定:

  压差设定:过滤器上压差表设有发讯点,用于过滤器压差设定,设定过滤器的反冲洗过程;

  时间设定:过滤器控制箱上设有时间设定装置,可根据用户要求设定过滤器反冲洗过程的时间周期;

  压差设定和时间设定为自动反冲洗设定过程,两种设定同时存在,且压差设定优先;

  手动启动:除压差设定和时间设定自动反冲洗过程外,还有按TEST键手动启动反冲洗过程,调试检修时使用

  立式全自动自清洗过滤器工作原理:

  被过滤的液体从进口进入过滤器,经过下固定板进入滤芯,液体从滤内侧流向外侧,并从滤筒出口流出过滤器;反冲洗排出的杂质从排污口排出。

  立式全自动自清洗过滤器设计特点

  1) 全自动运行,无需人工介入,运行及维护成本低,具广泛的独立应用性,优良的性能价格比;

  2) 过滤能力强,对系统干扰小,可靠、安全、环保,安装、操作方便;

  3) 允许快速、频繁的进行反冲洗操作,同时在反冲洗过程中,使反冲洗能量最大化;

  4) 在反冲洗过程中,各个(组)滤网依次进行反冲洗操作;确保滤网安全、高效清洗,而其他滤网不受影响,继续过滤;

  5) 全自动反冲洗,由于采用气动排污阀,用于反冲洗的液体耗量少、节省能源。

  立式全自动自清洗过滤器应用范围:

  1、冷却水处理——冷却塔、补充水系统、空调系统、直流系统水过滤,减少热交换器内沉淀物的产生,保持其冷却效果。

  2、原水处理——可对地表河水、湖水、海水、水库水、井水及地下水进行过滤,除去沙子、细菌、藻类、有机物等等。

  3、工业循环用水过滤——在对水质有一定要求的设备如:冷却塔、轧机、连铸机、抛光、水泵、电磁阀、离子交换器、喷雾器、热交换器等或供排水管路上使用,可过滤掉水中杂质,避免管路、喷嘴等零部件堵塞。

  4、灌溉——尤其适用于高流量、杂质含量高的水源,农业灌溉、喷灌,公园、高尔夫球场、草皮浇灌等。

  5、造纸工业——白水过滤。

  6、塑料工业——产品回收冷却水过滤

  立式全自动自清洗过滤器技术参数

  单台流量:20-1200m3/h,更大流量可由多个单机并联。

  最小工作压力:0.25MPa

  最大工作压力:1.0MPa、1.6MPa

  最高工作温度:75℃

  过滤精度:20-500微米。

  控制方式:压差、时间及手动

  清洗时间:35-60秒。

  清洗机构转速:14-20rpm

  清洗方式:扫描吸吮式清洗。

  清洗压损:0.01-0.08MPa

  控制电压:交流220V

  工作电压:三相, 380V,50HZ

  液晶显示界面,人性化设计操作简便
