华豫高效冷却器TZ01B

产品型号:0

产品类别:水样冷却器盘管

应用范围: 电厂

设备咨询索取报价

0373-2611789 / 0373-2638798

分享到：

产品介绍

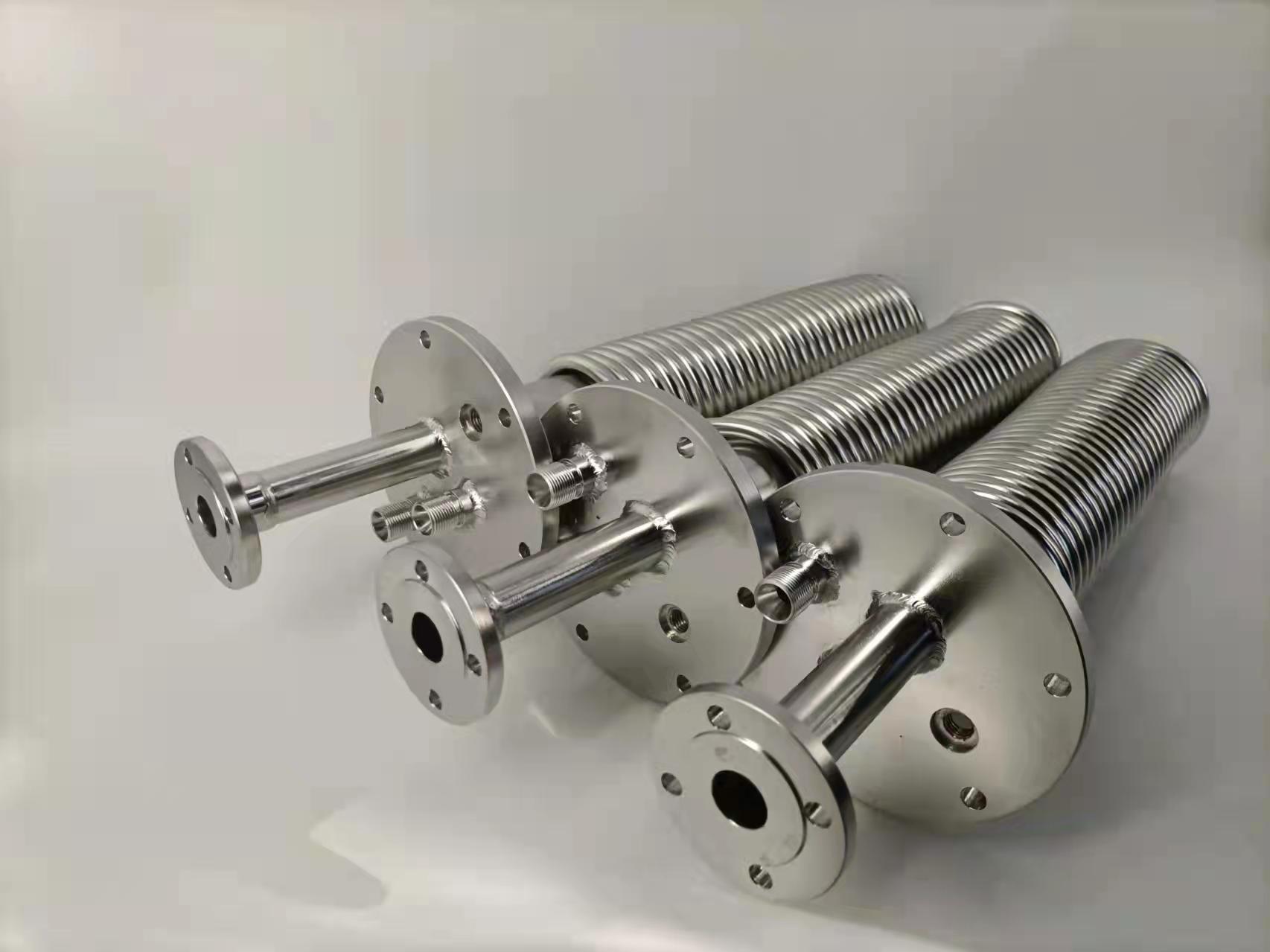

华豫* 高效冷却器TZ01B产品详情：
公称通径：小通径阀门DN≤40mmmm
特殊功能：快速型外形尺寸：6、10mm
重量：2kg
华豫 *高效冷却器TZ01B产品特点：
筒形冷却器（TZ01A14、TZ01B）检修人员在发现冷却器的硬密封处出现渗漏时，可松开硬密封利用金相砂纸对硬密封
的密封面进行适当的研磨，主要将积垢磨去，然后装好即可消除漏点。冷却器水从底部进水，流过内盘管和外盘管两个流程，
冷却水通过内盘管中间导向管引致法兰面，冷却水按先后顺序流过内外盘管俩个流程，整个过程中样追和冷却水进行逆向热交换
高效冷滤器筒形冷却器用于对高温水汽样品进行热交换，提供合适温度水汽样品。
华豫 *高效冷却器TZ01B产品规格及结构特点：
高效冷滤器分为GN01A型单盘管预冷却和GN01B型双盘管高效冷却器两种结构形式：N01A和GN01B型筒形冷却器一般配套使用，前者用于一级冷却，后者用于二级冷却。GN01A型单盘管预冷却器：冷却水从底部切向进水，冷却水由下而上，待冷却样水沿螺旋管由上至下冷却水和样水的流向相反，两者进行逆向热交换。盘管内设置压水挡板，确保冷却水的液面到达
外筒体和盘管才用法兰联接，更换盘管或对冷却器进行清洗，只需松开法兰联接螺栓，取出盘管，无需拆卸冷却器筒体。非常方便。
华豫 *高效冷却器TZ01B性能参数：

技术参数	TZ01A	TZ01B
工作压力	≤32Mpa	≤32Mpa
工作温度	≤650℃	≤650℃
试验压力	48Mpa	48Mpa
盘管管径/壁厚	Ф12×3	Ф10×1.5
冷却水管径/壁厚	Ф22×2.5	Ф22×2.5
样品管连接方式	螺纹连接	螺纹连接
热交换面积	0.19㎡	0.46㎡

冷却器采用壁挂式垂直安装，样水进出管采用可拆式螺纹连接，冷却水进出管分别与进出水球阀接头相连。在冷却器上方，
应预留500mm高的检修空间，以便拆换冷却器盘管。
华豫 *高效冷却器TZ01B常见故障及处理：

现象	处理
降温效果不好	松开冷却器上下法兰连接螺栓，取出冷却盘管对盘管外壁进行清洗，并对冷却筒体内壁进行清洗，重新组装。
样水接管硬密封有泄漏	松开紧固螺母，用金相砂质打磨修光硬密封的密封面，重新旋紧
冷却盘管敲击筒体发出响声	关闭高压阀，检查冷却水压力、流量是否符合要求；检查冷却器进口球阀是否堵塞，冷却器盘管是否出现泄漏现象
