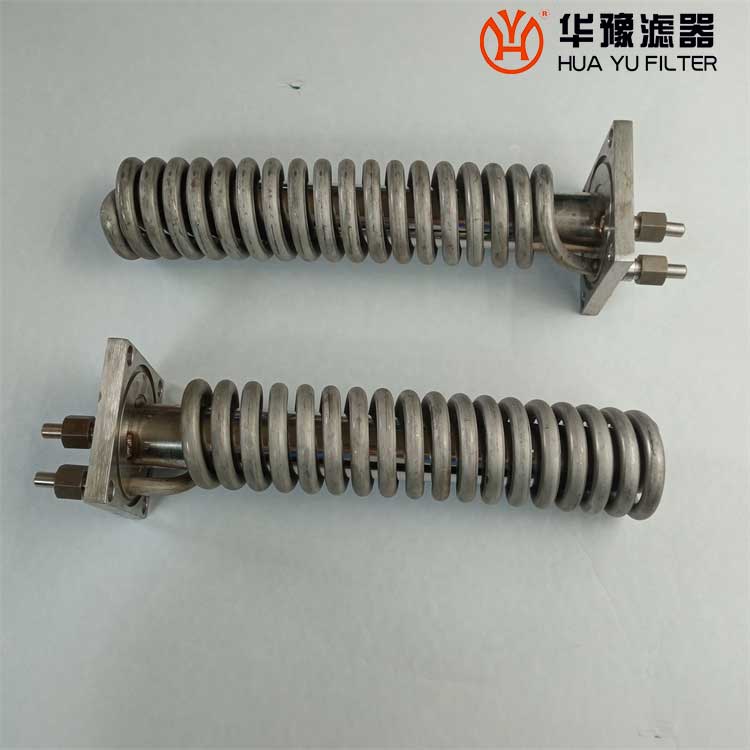

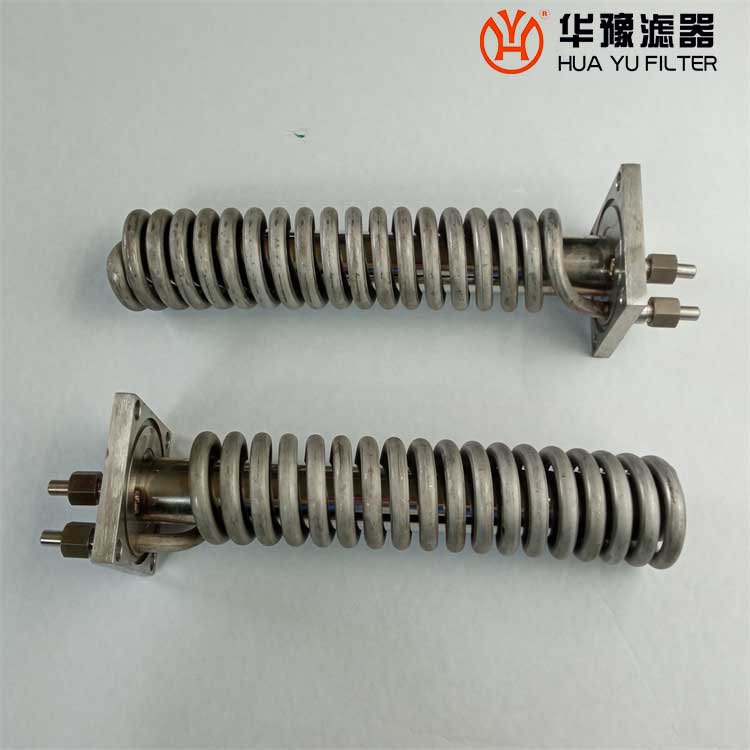

华豫TZ01A-14双盘管高效冷却器

TZ01A-14双盘管高效冷却器

产品介绍：

双盘管高效冷却器TZ01A-14, TZ01B概述：

1、A型预冷却器采用单盘管，由样水管壁厚3mm，所以它能承受样水与冷却水之间很高的温差，使用寿命长。
2、B型管冷却器采用双盘管，经过一级降温后， 样水温度降低到100℃以下。由于样水与冷却水温差已经很小，所以样水管壁厚可适当减小，有效长度长，有效冷却面积大，同时，由于样水管壁厚为1.5mm,所以它能取得非常好的降温效果,经过两级降温后样水的温度不高于冷却水进口温度2℃。
A、样水入口温度200度时采用单盘管+双盘管冷却器进行两级冷却；
C、A型单盘管冷却器和B型双盘管冷却器采用串联方式布置在同一冷却架上，可节水50%；同时由于冷却器采用高效逆向热交换方式，每路取样点只需冷却水1.5t/h。
3、恒温冷却器。该设备使用在恒温装置内，通过与恒温水箱冷却水热交换 将样水恒定在一定的温度范围内（25±1℃）。
4、主要用于汽水取样装置中对高温高压排污水的冷却降压，通过排污扩容 器内冷却水管道的五级缩放降压和冷却水管道上翅片冷却，使排污压力不大于0.2MPa，温度小于50度。
样品压力、温度 38MPa/650℃ 38MPa/650℃ 6MPa/650℃ 32 MPa/650℃
样品流量 2500 ml/min 2500 ml/min 2500 ml/min 10000 ml/min
样品接口管径 Φ14×3 Φ8×1.5 Φ8×1.5 DN50
冷却水管管径 Φ22×2.5 Φ22×2.5
恒温水箱 冷却水量2.5m3/h
冷却器材质 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
样水/冷却水连接方式 螺纹连接/焊接 螺纹连接/焊接 螺纹连接/水箱 焊接/焊接
