华豫高温高压筒型冷却器TR4/32MPA

高温高压筒型冷却器TR4/32MPA

产品介绍：

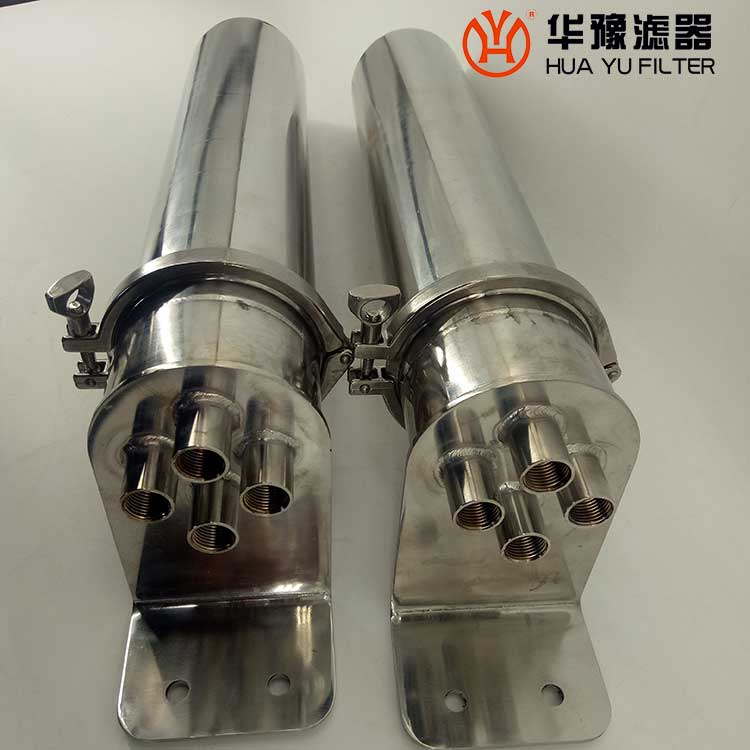

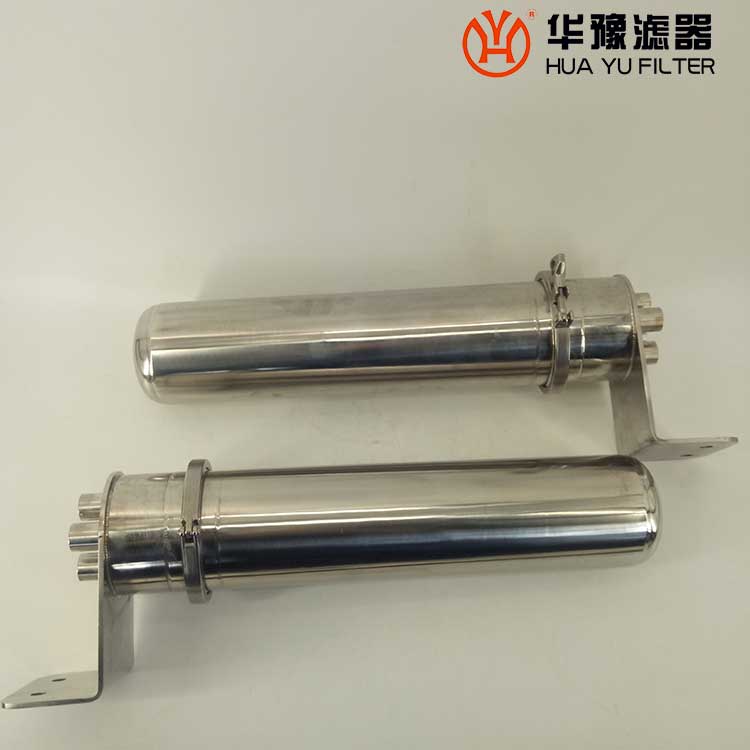

高温高压筒型冷却器TR4/32MPA

冷却器采用壁挂式垂直安装，样水进出管采用可拆式螺纹连接，冷却水进出管分别与进出水球阀接头相连。在冷却器上方，应预留500mm高的检修空间，以便拆换冷却器盘管。
结构合理，维护方便
   筒形冷却器结构组成：外筒体和盘管。
   外筒体和盘管才用法兰联接，更换盘管或对冷却器进行清洗，只需松开法兰联接螺栓，取出盘管，无需拆卸冷却器筒体。非常方便。

取样器安装: 取样冷却器设备取样导管上靠近冷却器处，应装有两个阀门，靠近取样点的阀门为截止阀，后面一个为针形节流阀，取样器在工作期间, 截止阀门应全开，用节流阀调节样品流量，一般调节在500mL/min左右，对于样品温度，用改变冷却水流量的方法进行调整，样品的流量和温度调好后，应保持样品常流，取样时***调动。

结构原理
冷却器由内螺旋管、外螺旋管组成。共同安装在一个筒体内。外螺旋放在呈螺旋运行的冷却水中进行热交换；内螺旋管在呈涡流运动的冷却水中进行热交换，两种冷却水巧妙地匹配在一只冷却器中进行流动。

性能特点
1. 采用双筒内、外螺旋管的结构设计。在一个筒体内充分利用了冷却空间。增加了热交换面积。
2. 冷却器的温度端差为1.5℃，十分理想
3. 可采用任何冷却水，内螺旋管完全可以分解取出，便于维修和清洗。
4. TR4漩、涡筒式高效冷却器冷却效果特点好，可以一只替代二只冷却器。
