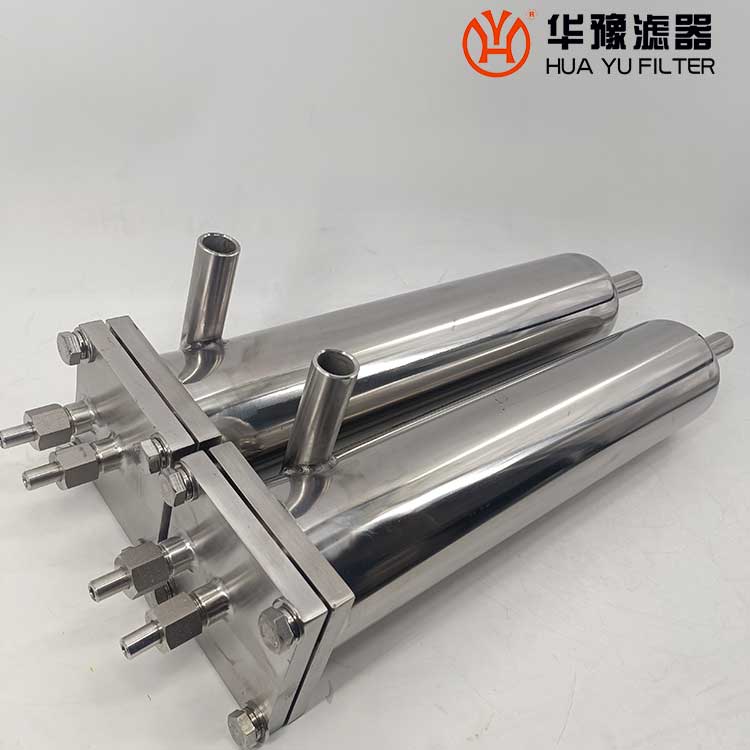

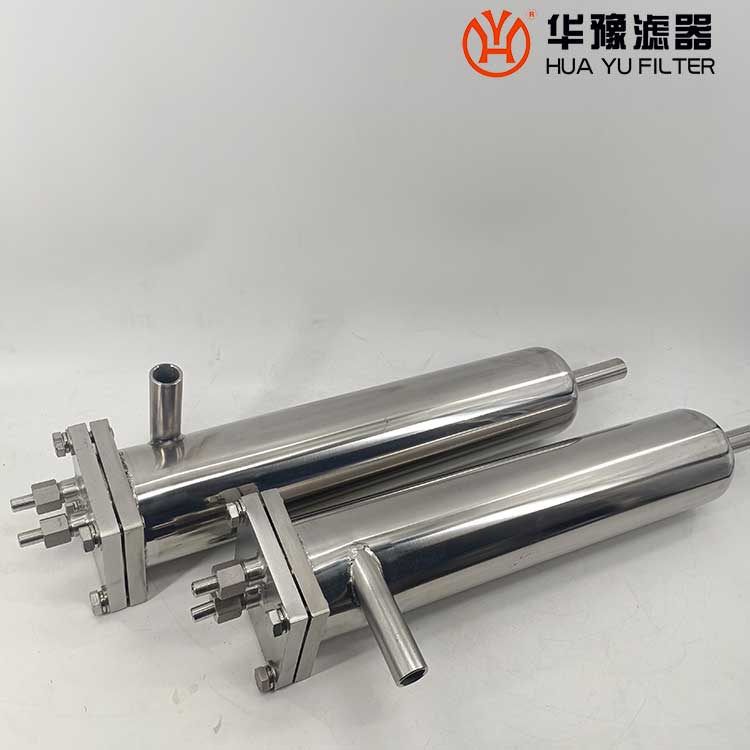

华豫GQ-01B冷却器双盘管冷却器

GQ01B双盘管冷却器 高温取样架冷却器GQ01A详细介绍

GQ01B是一种双盘管冷却器，作为系统内II级冷却。冷却水从底部进水，流过内盘管和外盘管两个流程，冷却水通过内盘管中间导向管引至法兰面，冷却水按先后顺序流过内、外盘管两个流程，整个过程中样水和冷却水进行逆向热交换。经过I级预冷后，样水温度降至100℃以下。由于样水与冷却水的温差已缩小，所以采用F8×1.5不锈钢盘管，增大了有效冷却面积，所以它具有的降温效果。

GN01C高效冷滤器筒形冷却器用于对高温水汽样品进行热交换，提供合适温度水汽样品。产品规格及结构特点：GN01C高效冷滤器分为GN01A型单盘管预冷却和GN01B型双盘管高效冷却器两种结构形式：N01A和GN01B型筒形冷却器一般配套使用，前者用于一级冷却，后者用于二级冷却。GN01A型单盘管预冷却器：冷却水从底部切向进水，冷却水由下而上，待冷却样水沿螺旋管由上至下冷却水和样水的流向相反，两者进行逆向热交换。盘管内设置压水挡板，确保冷却水的液面到达

GN01C高效冷滤器筒形冷却器用于对高温水汽样品进行热交换，提供合适温度水汽样品。
