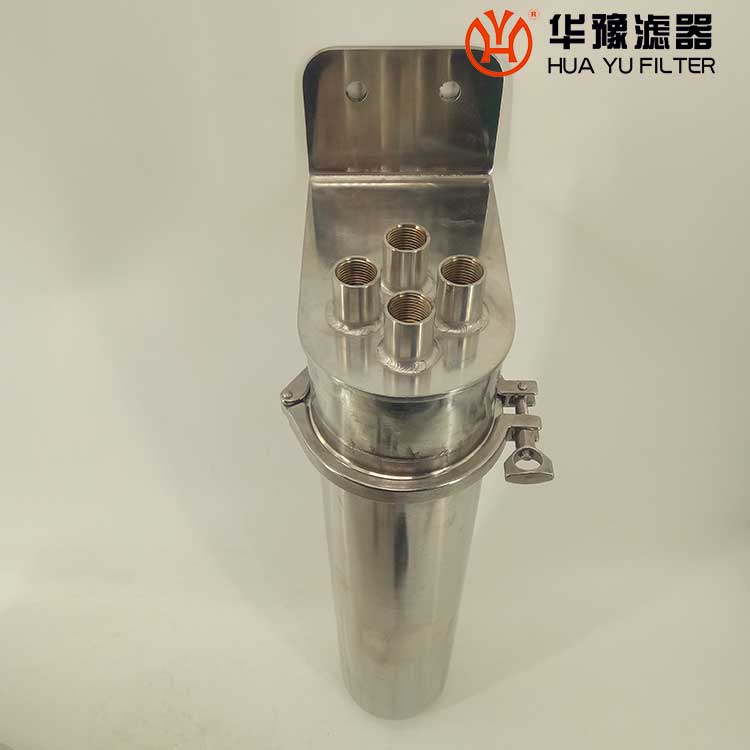

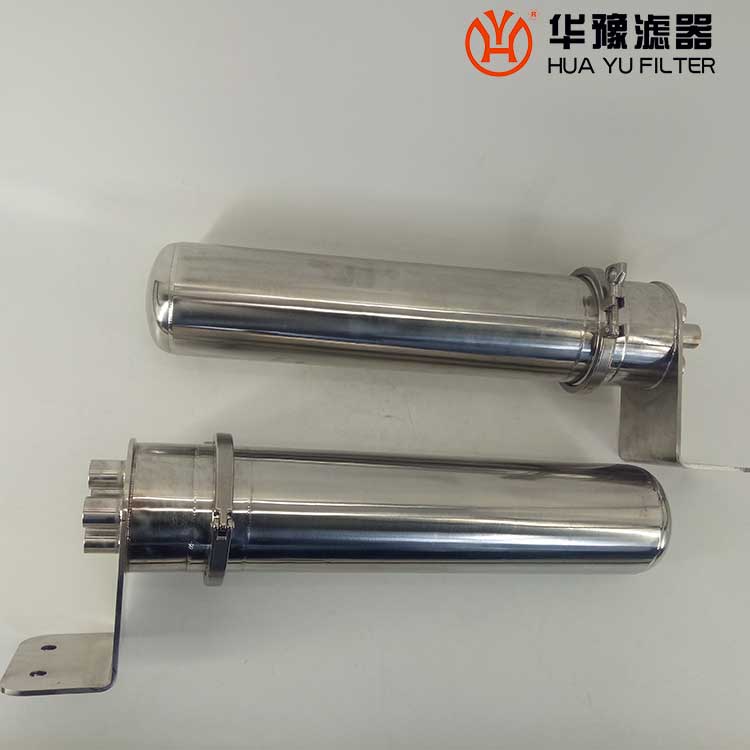

华豫电厂取样冷却器HY-YL-02

HY-YL-02 盘管式冷却器 电厂汽水取样

筒形冷却器一般配套使用，前者用于一级冷却，后者用于二级冷却。GN01A型单盘管预冷却器：冷却水从底部切向进水，冷却水由下而上，待冷却样水沿螺旋管由上至下冷却水和样水的流向相反，两者进行逆向热交换。盘管内设置压水挡板，确保冷却水的液面到达内胆的法兰下面。该系列冷却器与上法兰进出水的筒形冷却器相比具有重量轻，拆卸维护方便等优点。GN01A（φ14×3）预冷却器的样水管壁厚达3mm，所以该冷却器用于高温测点的一级冷却时能承受样水与冷却水之间很高的温差，使用寿命长。经过前面GN01A型冷却器的冷却后，样水的温度一般可降低到100℃以下。

   外筒体和盘管才用法兰联接，更换盘管或对冷却器进行清洗，只需松开法兰联接螺栓，取出盘管，无需拆卸冷却器筒体。非常方便。

   冷却器采用壁挂式垂直安装，样水进出管采用可拆式螺纹连接，冷却水进出管分别与进出水球阀接头相连。在冷却器上方，应预留500mm高的检修空间，以便拆换冷却器盘管。结构合理，维护方便

筒形冷却器结构组成：外筒体和盘管。外筒体和盘管才用法兰联接，更换盘管或对冷却器进行清洗，只需松开法兰联接螺栓，取出盘管，无需拆卸冷却器筒体。非常方便。
