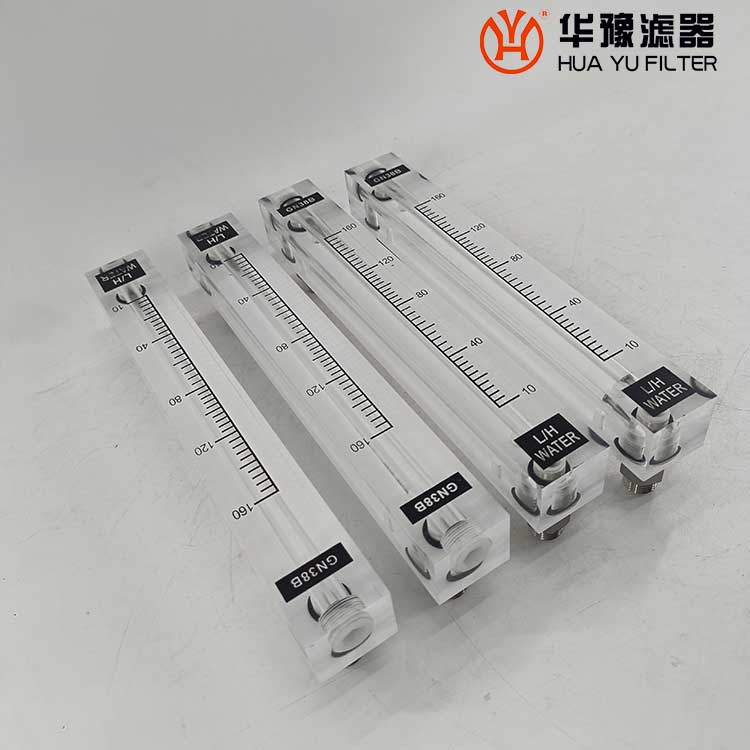

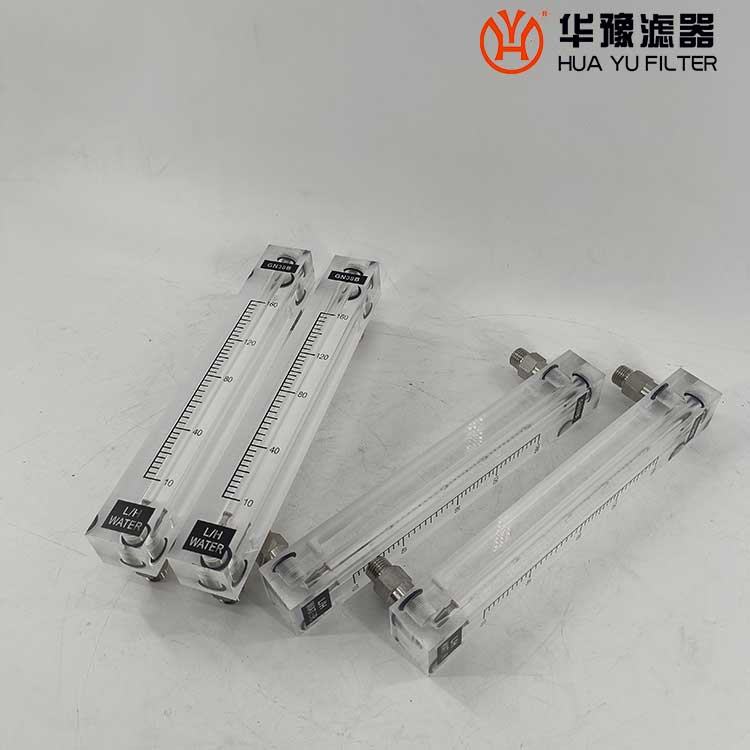

浮子流量计 GN38B 0-160L/H 有机玻璃转子流量计

浮子流量计 GN38B 0-160L/H 有机玻璃转子流量计

产品介绍：

公称压力 1.0MPa

精度 2.5

量程 0～60 l/h

材质 有机玻璃

连接方式 螺纹连接

接口尺寸 M14×1.5

一、SF-120M-6H流量计产品概述参数：

1、SF-120M-6H样水降温减压后经过流量计（SF-40M-6H），用于指示任一取样点总流量。

2、SF-120M-6H样水分流后每路设置流量计（SF-120M-6H）经过分析仪表，用于调控和指示各路仪表的样水流量。

1、流量计（SF-40M-6H）

玻璃转子流量计特点：

压力损失小

***

结构简单，安装使用方便

价格便宜

玻璃转子流量计结构原理：

流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成(图3)。流体自下而上流经锥管时，流体动能在浮子上产生的升力S和流体的浮力A使浮子上升，当升力S与浮力A之和等于浮子自身重力G时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值。
