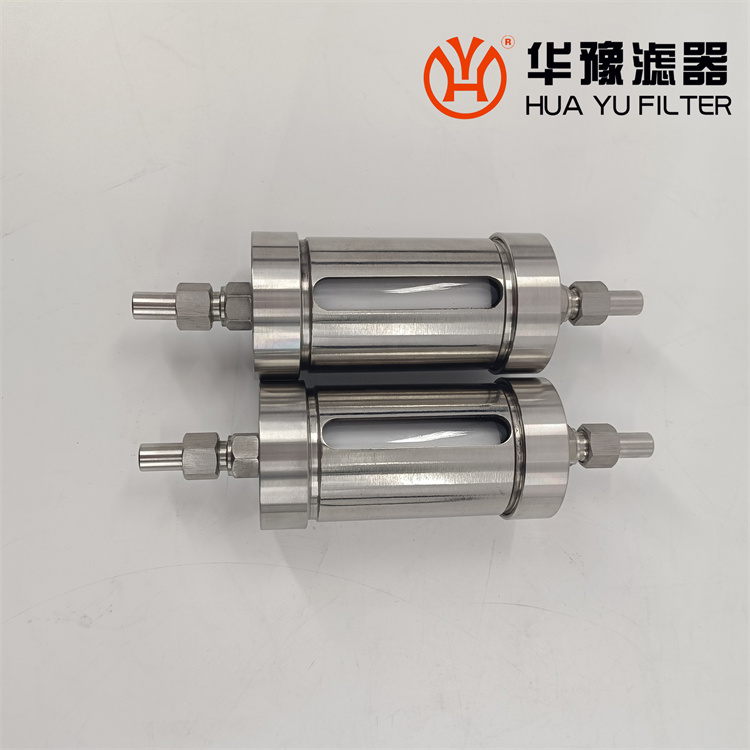

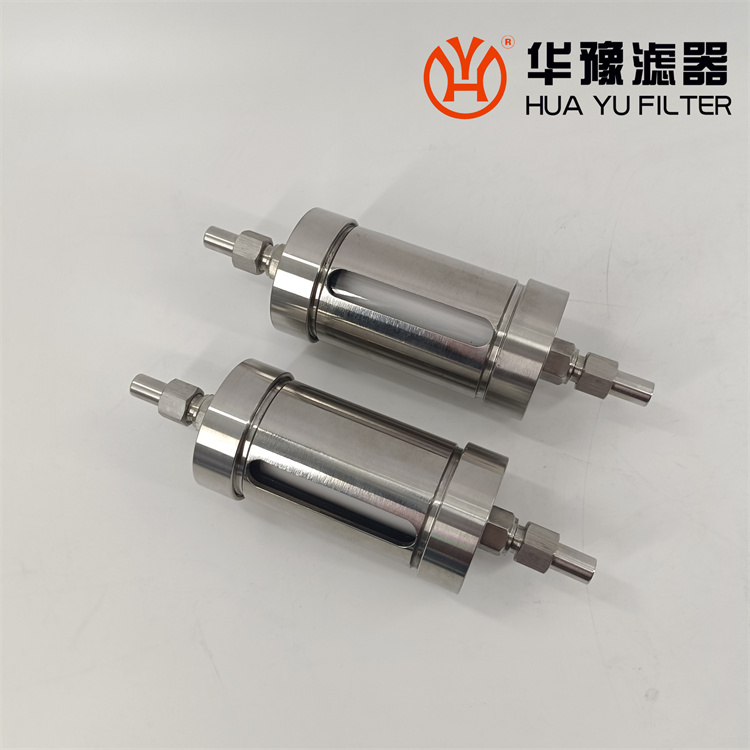

华豫汽水取样低压过滤器 TZ216AL

汽水取样低压过滤器 TZ216AL

产品介绍：

密封材质 NBR橡胶 通道位置 二通式

公称通径 Φ8、Φ10 过滤精度 支持定制

液体流向 低进高出 工作温度 －10～+90℃

流动方向 单向 过滤用途 汽水过滤

用途 过滤杂质 适用介质 汽水、水

公称压力 ≤0.8MPA 设计温度 -20-+100℃

试验压力 ≤1.0MPA 适用温度 ≤60℃

功能特点 对仪表羊水进行过滤 连接形式 螺纹连接

滤芯材质 线绕、陶瓷烧结 样品流量 3000ml/min

过滤材质 采用***的玻璃纤维 工作介质 一般液压油、汽水

水样过滤器性能特点：

1.外壳采用有机玻璃外壳

2.更换滤芯时需旋开下端盖

3.水样过滤器出口设止回阀，防止仪表电极失水

4.连接方式：螺纹连接

选型标准：

1、进出口通径：原则上水样过滤器TZ216-3的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径

2、公称压力：按照过滤管路可能出现的压力确定过滤器的压力等级。

3、孔目数的选择：主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

4、过滤器材质：水滤芯过滤器系列的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算：水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa
