SPL-200双筒过滤器 SPL-200X网片式过滤器

供应 SPL-200双筒过滤器_SPL-200C过滤器_SPL-200X网片式过滤器

产品介绍：

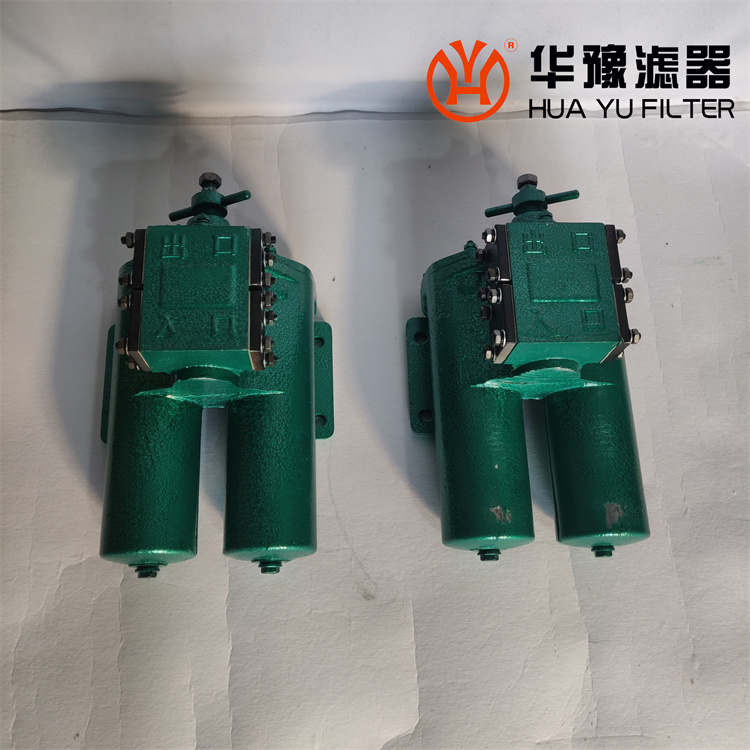

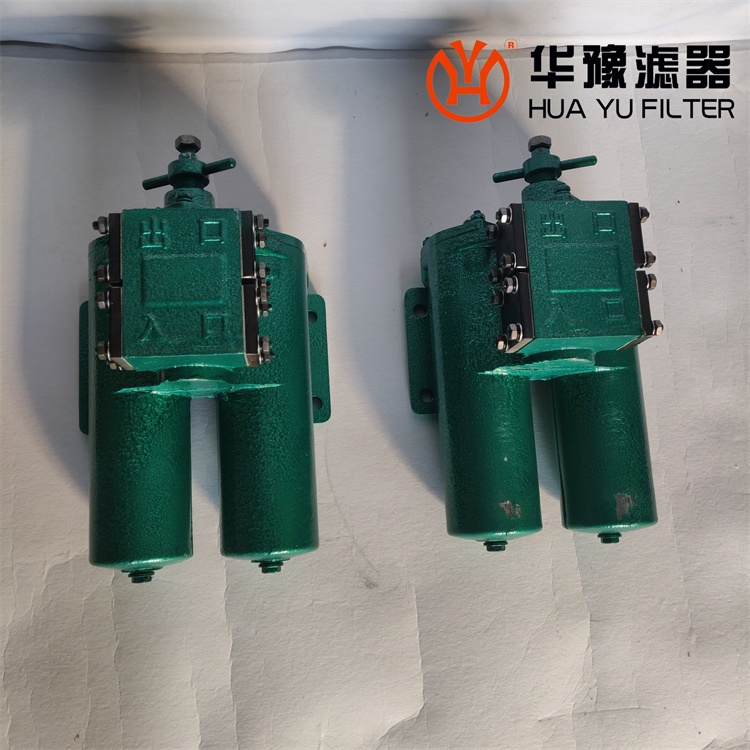

SPL系列双筒网片式过滤器主要由壳体（我厂生产的网片式过滤器小型号壳体材质为铸铝，大型号壳体材质为碳钢）、滤芯组件、转换阀体等零部件组成。在装换阀体腔外侧有两对进出油口，油系下进上出，由管螺纹接头或方法兰与外部油管连接，两滤芯腔底各有一个装螺栓的排污孔，供排放污油。为固定滤器，壳体上有到螺栓孔的法兰，供安装使用。

主要由壳体、滤芯组件、转换阀体等零部件组成。在装换阀体腔外侧有两对进出油口，油系下进上出，由管螺纹接头或方法兰与外部油管连接，两滤芯腔底各有一个装螺栓的排污孔，供排放污油。为固定滤器，壳体上有到螺栓孔的法兰，供安装使用。

每一滤芯组件由滤器盖、滤芯套筒、滤片圈等组成，滤器盖顶部装有放气阀，供排出滤器内腔的空气用。

滤片套在滤芯套筒上，是滤器的主要过滤元件，由滤网，支承网及波纹隔盘等组成，滤网的网目数由用户根据需要选用。

转换阀体是由铸铝铝合金制成的椎体，与阀孔研磨配合，阀体上铸有上下两油道孔，上油道孔一端通滤芯上方油腔，一段通滤器出口，下油道孔一段通滤芯腔，一段通滤器进口，当转换阀迅速从一极限位置转至另一极限位置时，阀体将一滤芯腔的通路关闭，而将另一滤芯腔的通路打开，此时，压力油从滤器进口流入滤芯腔，经滤网过滤后的清洁油经上方油腔从出口流出，达到滤清油液的目的。转换阀体轴端头上的箭头指向接通的滤芯腔的一边。
