华豫SWQ-80/20 稀油站滤芯

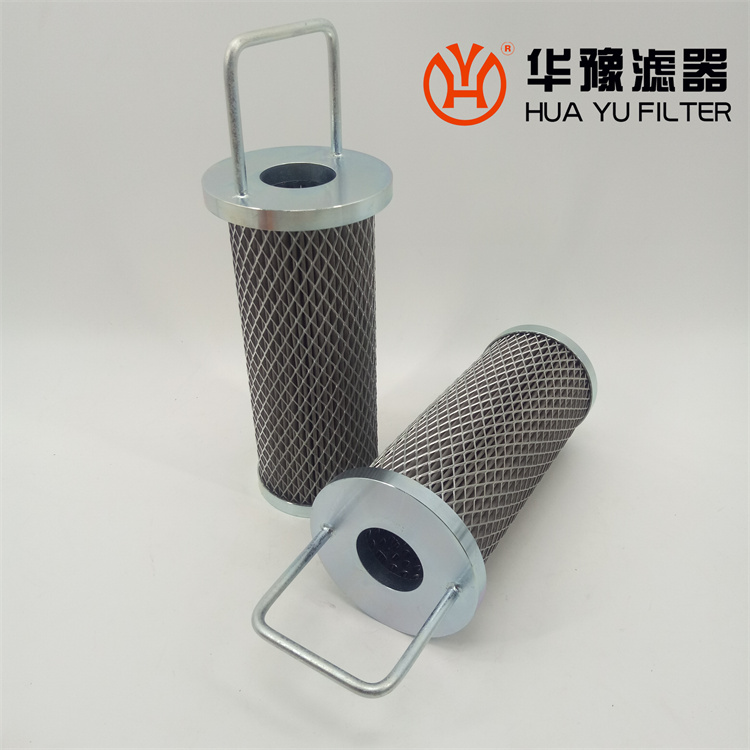

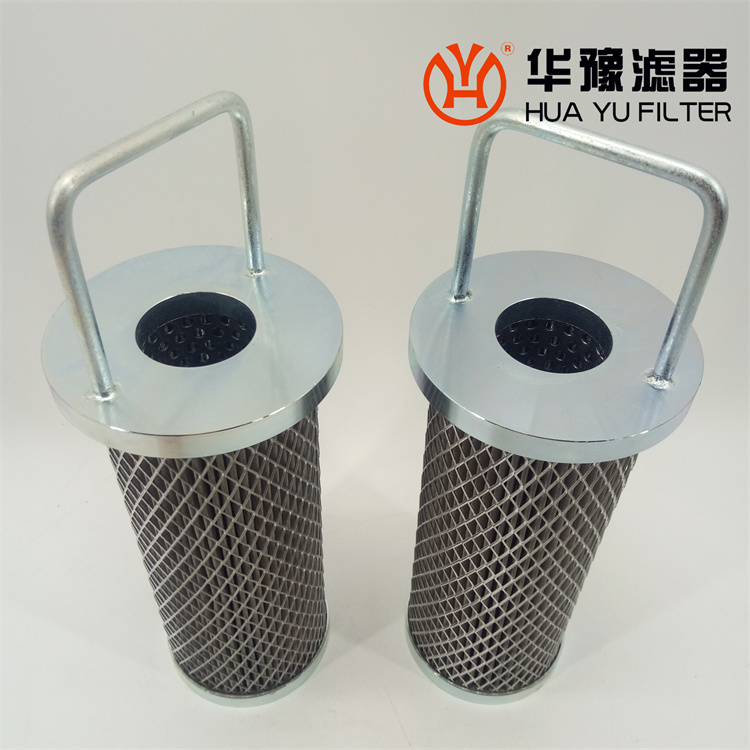

SWQ-80/20 稀油站滤芯

产品介绍：

SWQ-80/20 稀油站滤芯详细介绍

SWQ-80型双简网式过滤器系列产品，适用于稀油润滑系统中用以过滤各种润滑油，是保证润滑系统中润滑油清洁的主要设备。

适用于粘度等级为N22~N320的润滑油。二、型号及特点SWQ一_ 80

公称通径(DN, mm)双筒过滤器

本系列双筒网式磁芯过滤器有两组滤芯，正常工作中，-组滤芯运行，-组滤芯备用。当双简过滤器滤前、滤后压差超过0.1MPa时，

由压差开关动作发出报警，由人工切换，备用滤芯投入运行，退出原运行的滤芯，进行清洗。此双简过滤器具有在线运行工况下进行维

护维修的特点。

三、主要技术性能

公称通径: DN80公称压力: 0.8 MPa 过滤面积: 1.22m2 过滤精度: 25μ m四、外形尺寸及重量

此双筒过滤器的重量约为75kg,外形尺寸见附图。五、安装、调试

1、安装及接口(安装及接口尺寸见附图)

1.1设备安装前应对双简过滤器进行密封性试验，试验压力为1.0Mpa，保压30min无渗漏。1.2双筒过滤器的进出口法兰与管路连

接应做好密封，密封垫建议用聚四氟乙烯垫。2、调试

压差开关的调试:应采用人工方式将滤网逐渐遮盖，使压差增大，当压差达到0.1Mpa时，压差开关应动作。

SPL双筒系列和DPL单筒系列，该产品运行可靠，维修方便，不需要其他动力源，过滤元件为金属丝网制成的滤片，具有强度高，通油能力大，确保过滤精度，便于清洗等特点，SPL双筒系列能在主机运行过程中实现不停机转换和清洗。
