TF(LXZ)系列箱外自封式吸油过滤器

产品型号:1439798373

产品类别:吸油过滤器

应用范围: 0

设备咨询索取报价

0373-2611789 / 0373-2638798

分享到：

产品介绍

一、简介 Introduction：
        TF箱外自封式吸油过滤器安装在油泵吸油口处，用以保护油泵及其它液压元件，以避免吸入污染杂质，有效地控制液压系统污染，提高液压系统的清洁度。
        本过滤器可直接安装在油箱侧边，上部或底部，吸油筒体浸入油箱内液面以下，过滤器滤头露在油箱外，并设有自封阀，旁通阀，滤芯污染堵塞发讯器等装置，使更换滤芯和清洗滤芯时油箱内油液不会流出，本产品设计新颖，安装方便，通油能力大，阻力小，清洗或更换滤芯方便等优点。
二、性能与特点 Function and Identity：
        1.安装连接方便，简化系统管路
        TF系列箱外自封式吸油过滤器（原LXZ系列）可直接安装在油箱侧边，底部或上部，过滤器滤头露在油箱外，吸油筒体浸入油箱内液面下，出油口设有管式，法兰式连接，过滤器内设置自封阀等装置，使管路省去装截止阀等其它管件，从而使管路简化，安装方便。
        2. 设置自封阀，使更换、清洗滤芯或维修系统非常方便：
        当更换、清洗滤芯或维修系统时，只需旋开过滤器端盖（清洗盖），此时自封阀会自动关闭，隔绝油箱油路，使油箱内油液不会向外流出，从而使其清洗，更换滤芯或维修系统非常方便，如顶开自封阀又可作为油箱向外放油之用。
        3. 具有滤芯污染发讯器与油路旁通阀，提高了液压系统的可靠性：
        当滤芯被污染物堵塞到出油口真空度为0.018MPa时，发讯器便发出讯号，应及时更换或清洗滤芯。若此时不能马上停机或无人来更换滤芯时，设在滤芯上部的油路旁通阀会自动开启（开启值为：真空0.02MPa），以避免油泵出现吸空故障。但此时应停机更换或清洗滤芯，以保持液压系统清洁度，提高液压系统的可靠性。

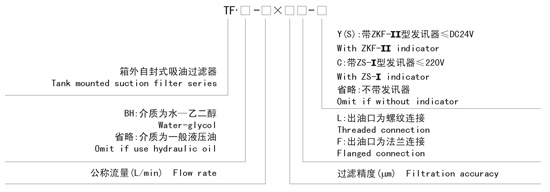

三、型号说明 Model Code：

自封式吸油过滤器型号说明

四、技术参数 Technical Data：

型号 model	公称流量Flow(L/min)	过滤精度Filtr.(μm)	通径 Dia(mm)	原始压力损失 Initial△P(MPa)	发讯器装置 Indicator		连接方式 Connection	重量 Weight(Kg)	滤芯型号 Model of element
型号 model	公称流量Flow(L/min)	过滤精度Filtr.(μm)	通径 Dia(mm)	原始压力损失 Initial△P(MPa)	(V)	(A)	连接方式 Connection	重量 Weight(Kg)	滤芯型号 Model of element
TF(LXZ)-25×*L-C/Y	25	80 100 180	15	＜0.01	12 24 36 220	2.5 2 1.5 0.25	管式 Thread	0.4	TFX(ZX)-25×*
TF(LXZ)-40×*L-C/Y	40		20					0.45	TFX(ZX)-40×*
TF(LXZ)-63×*L-C/Y	63		25					0.82	TFX(ZX)-63×*
TF(LXZ)-100×*L-C/Y	100		32					0.87	TFX(ZX)-100×*
TF(LXZ)-160×*L-C/Y	160		40					1.75	TFX(ZX)-160×*
TF(LXZ)-250×*L-C/Y	250		50				法兰 Flange	2.60	TFX(ZX)-250×*
TF(LXZ)-400×*L-C/Y	400		65					4.3	TFX(ZX)-400×*
TF(LXZ)-630×*L-C/Y	630		90					6.2	TFX(ZX)-630×*
TF(LXZ)-800×*L-C/Y	800		90					6.9	TFX(ZX)-800×*
