技术参数

回油过滤器的安装步骤

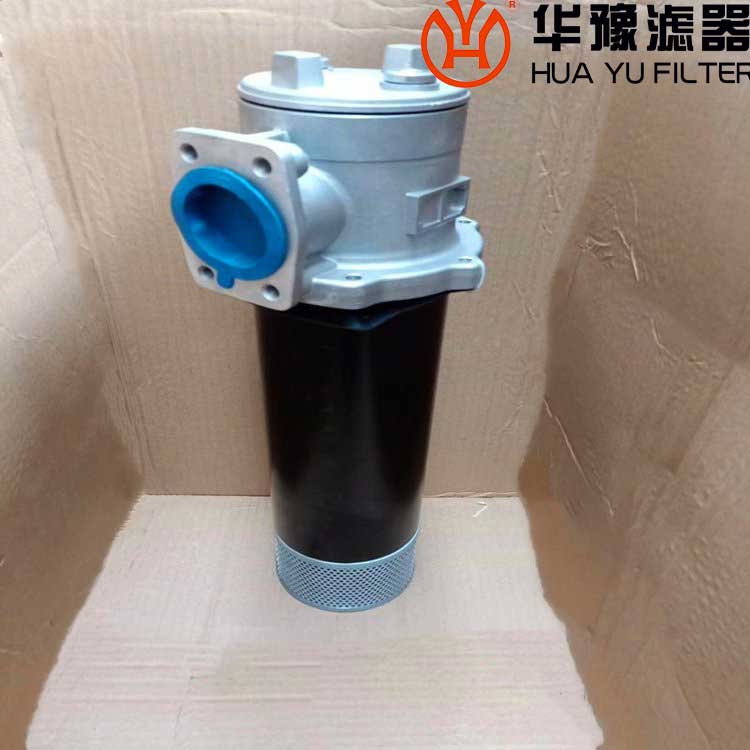

1、安装回油过滤器安装连接方便，简化系统管路：本过滤器直接安装在油箱盖板上，过滤器滤头露在油箱外，回油筒体浸入油箱内，进油口设有管式与法兰式连接，从而简化了系统管路，使系统布置较为紧凑，安装连接更方便。

2、安装回油过滤器设置滤芯污染发讯器，油路旁通阀，提高液压系统的可靠性：当滤芯被污染物堵塞或系统液温过低，流量脉动等因素造成进油压力为 0.35MPa时，发讯装置便发出讯号指示。应及时更换滤芯或提高油液温度。如此时不能马上停机处理这些故障时，设在滤芯下部的旁通阀自动开启工作时（旁通阀开启压力为0.4MPa），以保护过滤器及液压系统正常工作。

3、安装回油过滤器设计采用直回滤油，使更换滤芯或向油箱加油非常方便：只需旋开过滤器滤盖（清洗盖）即可更换滤芯或向油箱加油，并在滤头设有2只M18×1.5油口，可在任何一方安装安装发讯器或系统中少量油液回游油箱过滤只用。
