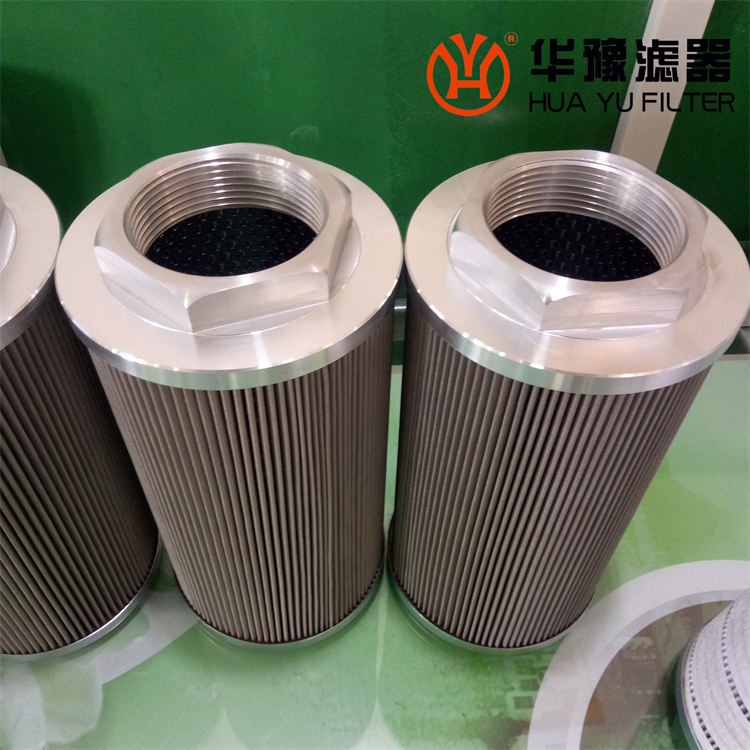

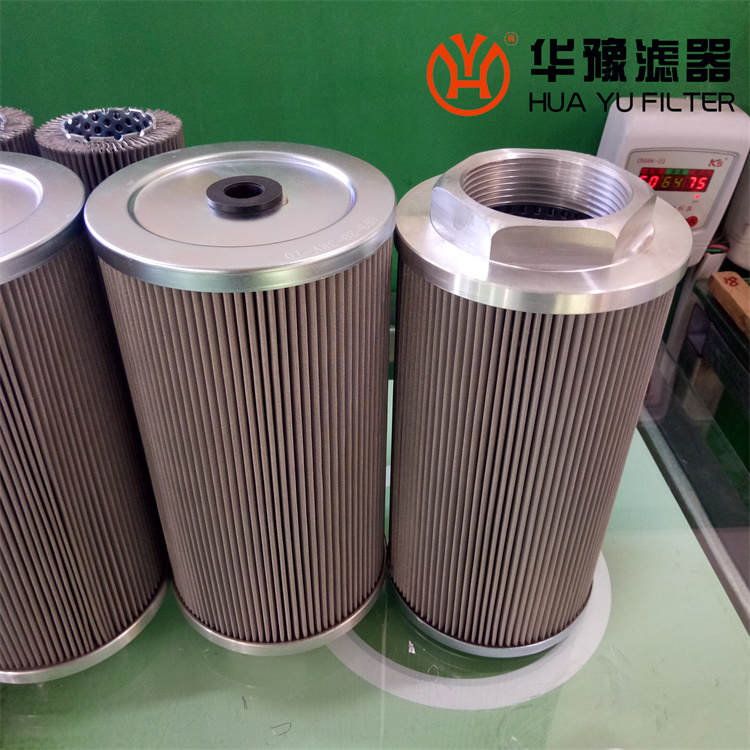

华豫EH高压油泵入口滤网 OF3-20-3RV-10

EH高压油泵入口滤网 OF3-20-3RV-10

产品介绍：

油滤芯主要用于液压系统中油品的过滤，安装在液压系统中的过滤器及滤油机中。在液压系统的油路中用于清除液压系统中各元件磨损的金属粉末及其它机械杂质使油路保持清洁，可延长液压系统寿命；低压系列滤芯还设有旁通阀。当滤芯未及时更换时，旁通阀能自动打开，保证系统正常运转。

    本公司生产的滤芯采用国外***滤材和国内不锈钢骨架制成，具有透气性好、阻力小；过滤面积大，纳污量大；***、***性好等优良特点。

***应用于石油、化工、冶金、水处理、制药等领域。该系列液压油滤芯的滤床组合有预过滤层、超细纤维层、支撑层、过滤层和重力沉降层等组成，可过滤介质中3μ以上的任何杂质颗粒。

滤芯参数及特点

材质：不锈钢编织网、烧结网、铁编制网、

滤料：玻纤滤纸、化纤滤纸、木浆滤纸

特点：由单层或多层金属网与滤料制成，层数与构成丝网的目数根据不同的使用条件与用途而定，同心率高、承受压力大、直度好，不锈钢材质，不带任何毛刺，保证使用寿命长。

工业应用于润滑油燃油的粗滤、精滤中的蒸馏、吸收、蒸发、过滤等工艺过程，有多种型号和规格，安装更换；方便快捷，初始压差小、清洗周期长。

分类及适用范围

根据在液压系统中的安装位置，液压油滤芯分为吸油管路油滤芯、压力管路油滤芯和回油管路油滤芯。

吸油管路液压油滤芯：吸油管路（油箱——液压泵进口）或直接在油箱内安装吸油滤芯是对液压泵进行保护的必要措施，其精度一般为100～180μm，视泵的自吸能力不同进行确定，流阻过大导致液压泵气蚀。

压力管路液压油滤芯：压力管路油滤芯，不仅是保护其下游的元件，作为保证系统油液污染度的主要油滤，通过自身对油液的高效净化，对液压泵也起到很好的保护作用，过滤精度为5—10μm，过滤器受的压力大,振动也很利害，压力管路油滤芯的许可压差，根据不同压力级别，范围在0.3～0.7MPa。作为地面设备用压力管路油滤，综合考虑成本、安装空间，能大则大。

回油管路液压油滤芯：各类元件在工作过程中所产生的磨粒等各种污物可以通过设置回油管路油滤而被拦截，避免再次回到油箱、再次被液压泵吸入.回油管路油滤的许可压差，根据不同压力级别，范围在0.3～0.5MPa。精度根据油液污染度要求具体确定。回油管路油滤的设置所要考虑的因素要更多些，其中一个重要因素是液压冲击，尤其是上游有液压缸和比例阀的情况下，在高压下液压缸的换向和比例阀的突然掉电，都会产生很大的瞬间流量冲击，对油滤的滤芯会造成很大的伤害，在设计选用回油管路油滤时要有充分的认识，在结构上予以***。主要适用于石油化工、油田管道过滤；加油设备、工程机械设备燃油过滤；水处理行业设备过滤；制药及食品加工领域。
