华豫SMC过滤减压阀AW30-N03-2-A

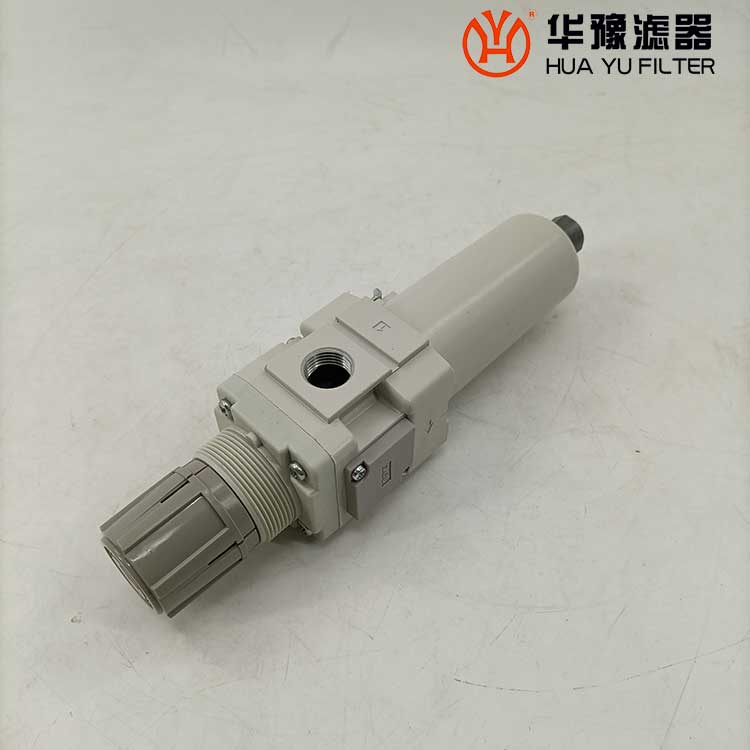

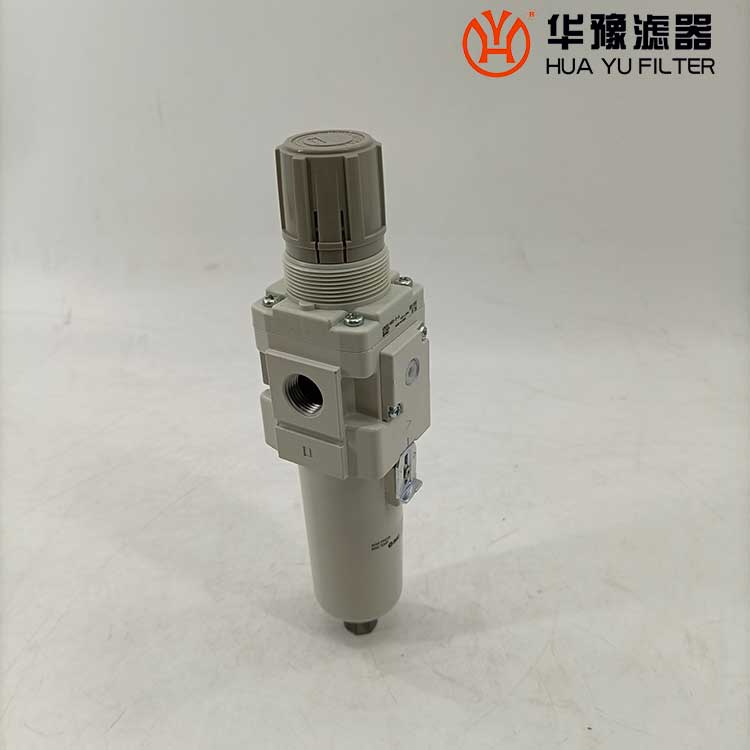

SMC过滤减压阀AW30-N03-2-A

产品介绍：

SMC过滤器AW30-03BCG-A

主体大小 30 组合件大小
螺纹的种类 - 公制螺纹(M5)/Rc
接管口径 03 3/8
可选项a B 有托架
可选项b C 浮子式自动排水器N.C.(常闭)未加压时不排出
可选项c G 带圆形压力表(带限位指示器)
准标准a - 0.05～0.7MPa设定，聚碳酸酯杯
准标准b - 带排水活门，溢流型，流向:左→右，产品标牌、杯注意指示和压力表的单位表示:MPa
订制规格 - 标准

SMC过滤器结构原理:

从进口流入的压缩空气，经导流片的切线方向的缺口强烈旋转，液态油水及固态污染物受离心作用，被甩到水杯内壁上，再流至底部。除去了液态油水及杂质的压缩空气，通过滤芯进一步清除微小固态颗粒，然后从出口流出。 空气中的溶胶状的威力是能通过5um的滤芯的，挡水板能防止下部的液态油水被卷口气流中，聚积在水杯内的冷凝水，按动手动按针，便可以从排水口指出。滤芯有金属网型、烧结型和纤维凝聚型。烧结型有铜珠烧结、树脂烧结和陶瓷烧结等。铜珠烧结滤芯的表面和内部都起到过滤作用，强度好，***，可清洗几次重复使用。纤维净聚型有树脂类，人造纤维类材料等。金属网型知识表面起到过滤作用。
