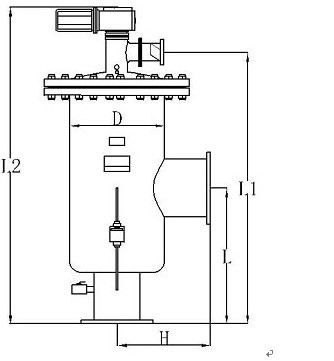

全自动自清洗过滤器-JT型

JT型全自动自清洗过滤器，结构为骨质猪鬓毛刷及不锈钢部件组成。该部件穿过过滤器盖，刷式装置安装在不锈钢网内部，过滤器盖外装一简单的手柄用于从滤网上刷除微颗粒在通过排污口排出，刷洗过程中水流不中断。不必停机和拆卸过滤器清洗过滤网，外壳为优质碳钢筒体。

 HYJT系列全自动自清洗过滤器是一款具有世界领先技术的智能型全自动过滤器，与以往的过滤器相比具有自动化程度高，处理量大、自行清洗排污、不间断供水、应用广泛等优点。本产品过滤精度高、清洗时间短、耗水水量少、压力损失小，能够为您提供稳定可靠的水质保证。过滤器装配有功能强大的智能控制系统和电力驱动的自清洗装置。控制系统标配大屏幕彩色中文液晶触摸式显示屏，系统自带操作手册，非常方便您的使用，同时能够实时在线显示设备运行状并且预留有可输出接口，可实现远程监控功能。机器还具有过载保护、空载保护及报警功能，使您能够安全放心的使用这一款产品。
JT型全自动自清洗过滤器过程
原水从进水口流入，进入过滤器滤筒内部，然后自内而外的通过滤桶，杂质被拦截在过滤筒内壁，过滤后的干净水从出水口流出，当滤筒内壁的杂质越积越多，在滤筒内表面形成滤饼，并使滤筒内外逐渐形成压差，当压差达到压差控制器预设值时，将启动自清洗过程。过滤器的自清洗过程是依靠沿着滤筒内表面做旋转运动的清洗刷和排污阀共同完成，打开的排污阀使被堵塞的滤筒内形成负压，附着在滤筒内壁的滤饼被清洗刷清扫下来因负压的关系经排污阀排出在本体外。整个清洗过程大约为60秒，清洗时系统不断流。
JT型全自动自清洗过滤器控制方式
HYJT系列系列自清洗过滤器操作配备差压/时间/手动三种功能，同时我们还为您特别设计了优先级的控制功能，即无论在任何情况下，只要系统压差达到预定值，设备都会启动自清洗功能，从而更好的保障您的系统正常运行。自清洗过滤器应用范围 工业过滤应用：化工、钢铁、造纸、电厂、汽车、矿业、水厂等产业的水源水冷却水和中水及旁滤水、制冷采暖系统循环水、冷却水、冷冻水过滤；保护喷头；污水三级处理；市政水回用；车间用水；R．O．系统前过滤等；







电动刷式自清洗过滤器 HYJT系列过滤器材质

■壳 体：碳钢、304不锈钢、316L不锈钢
■滤 网：304不锈钢、316L不锈钢
■清洗刷：不锈钢、尼龙
■排污阀：铸铁、铜、不锈钢
■控制器：PVC、铝
■密封圈：EPDM橡胶
注：可根据客户要求订制其他特殊材质，具体情况请咨询本公司。
设备安装与连接
（1）安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏。
（2）按照自清洗过滤器本体上的箭头提示方向连接管道，使水流方向与本体上的箭头方身一致。SL系列自清洗过滤器有两种安装形式（见下图），采取任何一种安装形式时，应注意使自动排污阀的出口方向为水平或向下，以保证排污更彻底。
（3）自清洗过滤器应安装在需要保护的用水设备之前，并尽量靠近用水设备。
（4）在动力系统中，自清洗过滤器应安装在水泵与用水设备之间，越靠近用水设备越好。当泵与用水设备之前的压力超过过滤器的极限压力，自清洗过滤器也可安装在水泵之前，并尽量靠近水泵。
（5）自动排污阀连接方式分为法兰和丝扣，排污管不宜过长，最好不要超过10米。
（6）安装时应考虑便于检修，自清洗过滤器前后应安装关断阀门，且应安装旁通管道。
（7）自清洗过滤器的规格应与管道或流量相匹配，当一台单台过滤器不能满足系统流量要求时可并联两台或更多，以达到系统过滤要求。

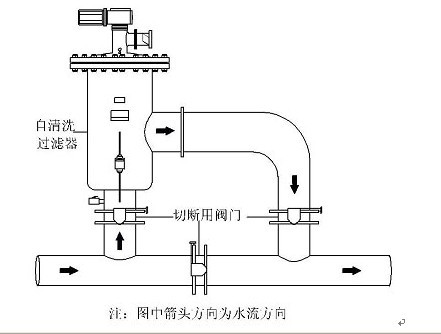

安装形式一

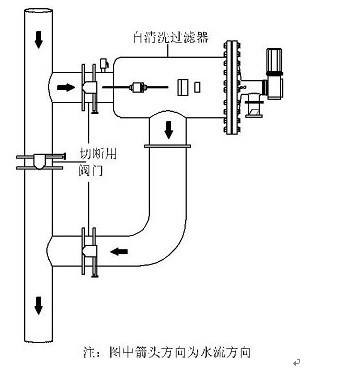

安装形式二

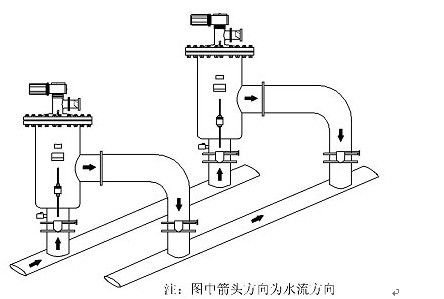

两台过滤器并联安装图
