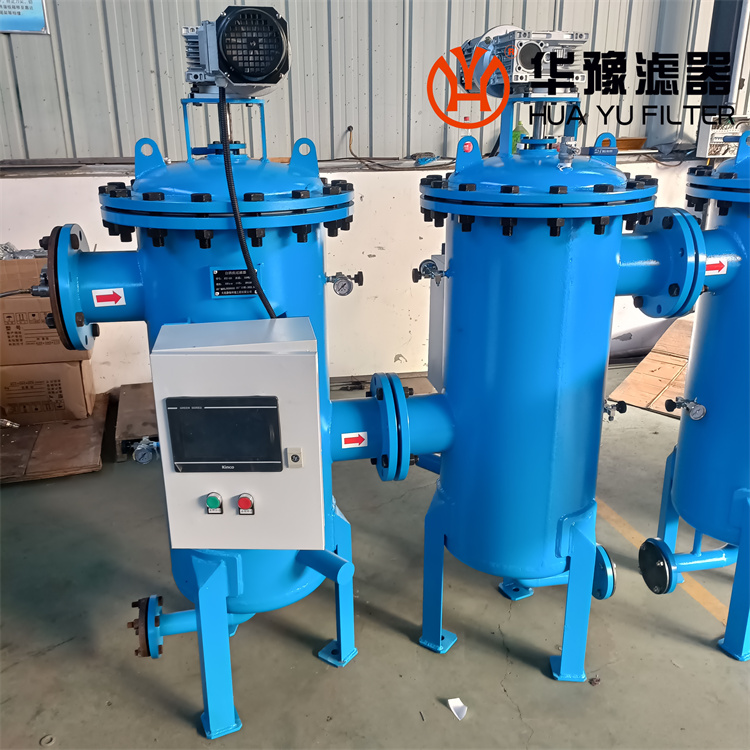

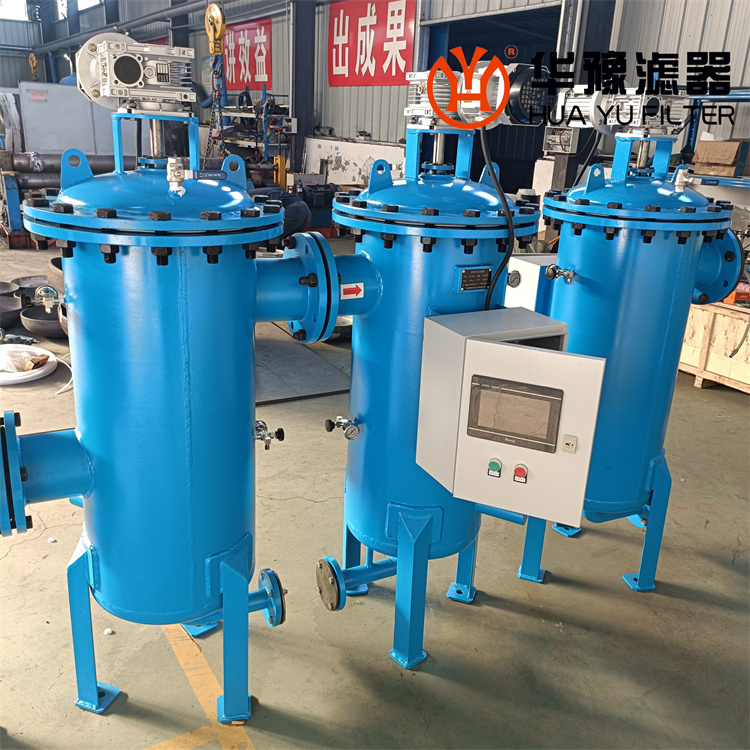

华豫DN150立式全自动自清洗过滤器

1、单台过滤流量可达4000m3/h

2、过滤精度从8000微米-20微米

3、滤网可选钻孔（4000-800μm），楔形（1000-50μm）编织复合（800—20μm）

4、最小工作压力≥0.1Mpa（排污阀为电动球阀）

          ≥0.18Mpa（排污阀为电磁隔膜阀）

5、工作压力≤1.6MPa(特殊可定制)

6、工作温度≤95℃

7、进水水质浊度≤60mg/L

（短时间内可允许到110mg/L，若长时间浊度过高，建议加前置预处理）

8、电源：380V/50Hz

9、控制电压：AC24V

10、清洗方式：刷式

11、清洗时间：10-200秒可调

12、控制方式：压差、时间、手动及PLC

原理概述

 当水从进水口进入过滤器滤筒内部，杂质被拦截在过滤筒内壁，过滤后的干净水从出水口

流出。当滤筒内壁的杂质越积越多时，自清洗过滤器进出口的压差达到预设值、达到清洗时

间或手动预制时，过滤器将开始自清洗过程。

  整个自清洗过程包含两个步骤：打开位于自清洗过滤器上的自动排污阀；电机带动自清洗

过滤器滤网内的清洗刷，被滤网所拦截下来的杂质从排污阀排出，清洗时系统不断流，自清洗

过滤器的整个运行过程由随机配备的一个智能控制箱来控制。控制方式可选压差、时间、手动

及PLC控制。
